انواع لامپ خودرو

گروه 1 (بدون محدودیت عمومی)

دسته

رشته

قدرت اسمی
(رشته بزرگ / کوچک بسته به نوع کاربرد)

سرپوش (پایه)
بر اساس IEC 60061

دیگر تاییدات

توضیحات

تصویر

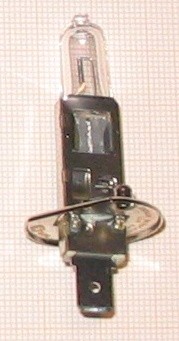

H1

1

6 V & 12 V: 55 W
24 V: 70 W

P14.5s

USA, Japan

12V: تایید شده توسط

 ECE

شار نوری: 1,550 lm ±15%

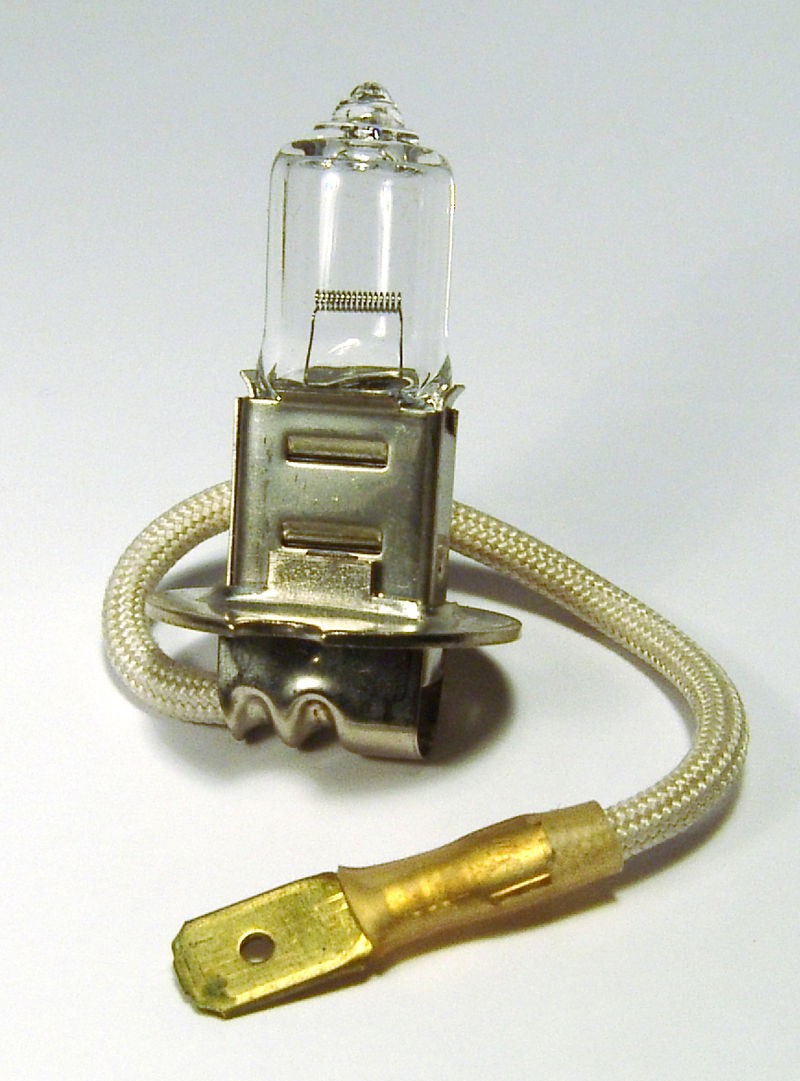

H3

1

6 V & 12 V: 55 W
24 V: 70 W

PK22s

USA, Japan

12V:

تایید شده توسط ECE

شار نوری: 1,450 lm ±15%

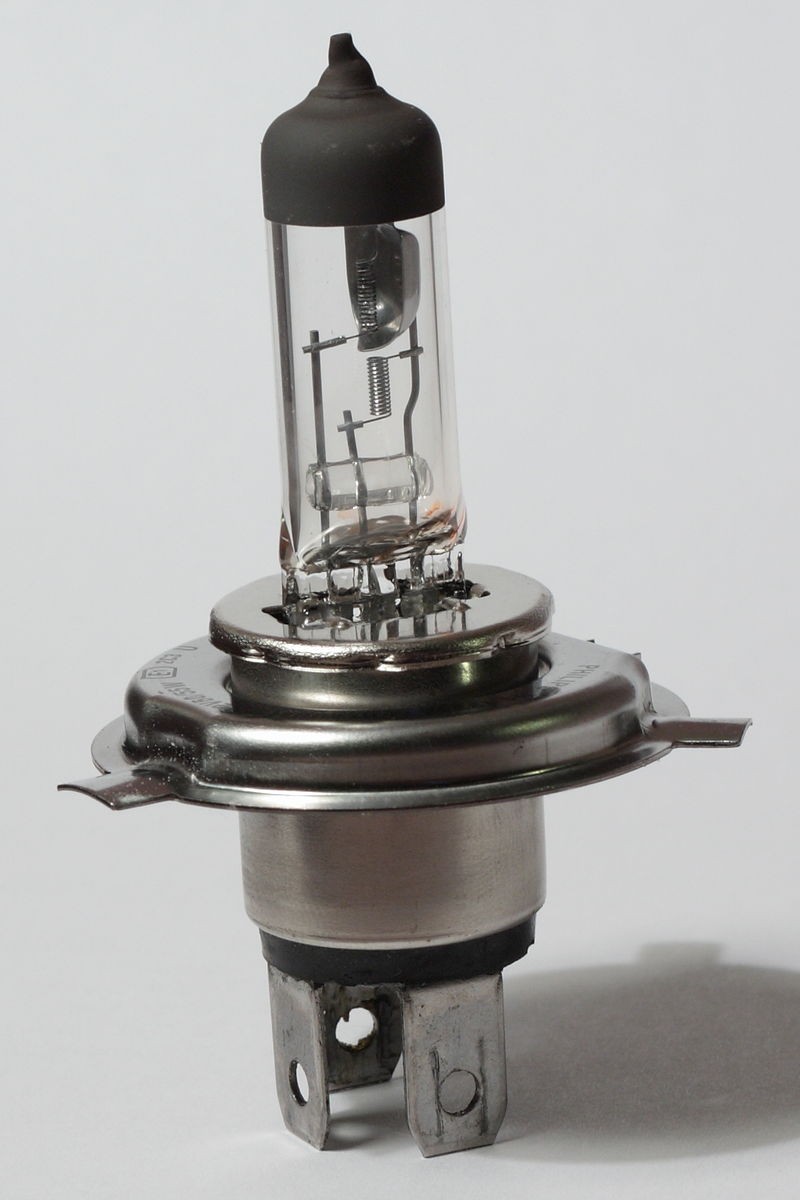

H4

2

6 V & 12 V: 60 / 55 W
24 V: 75 / 70 W

P43t

Japan

حباب مشابه در ایالات متحده: HB2 (9003)

12V:

تایید شده توسط ECE

شار نوری: 1,650 / 1,000 lm ±15%

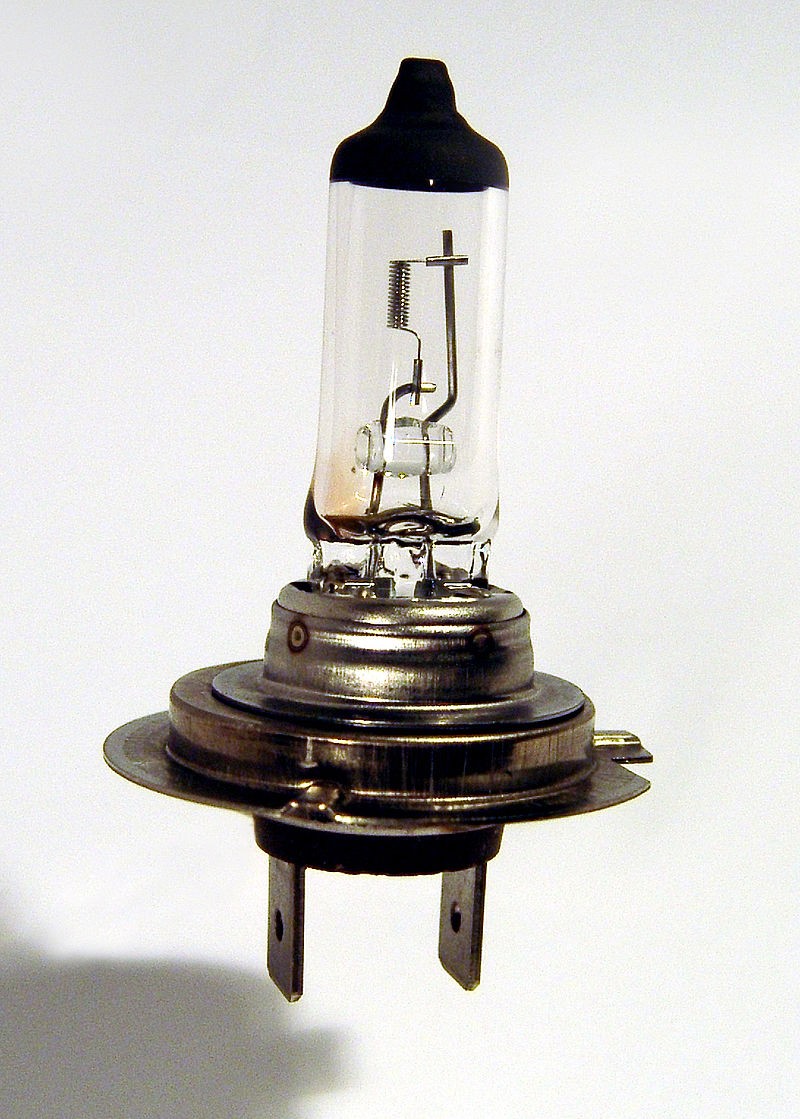

H7

1

12 V: 55 W
24 V: 70 W

PX26d

USA, Japan

12V: تایید شده توسط

ECE

شار نوری: 1,500 lm ±10%

H8

1

12 V: 35 W

PGJ19-1

USA

12V:

تایید شده توسط ECE

شار نوری: 800 lm ÷±15%

H8B

1

12 V: 35 W

PGJY19-1

USA

H9

1

12 V: 65 W

PGJ19-5

USA

H9B

1

12 V: 65 W

PGJY19-5

USA

H10

1

12 V: 42 W

PY20d

USA

شماره در ایالات متحده # 9145

12V:

تایید شده توسط ECE

شار نوری: 850 lm ±15%

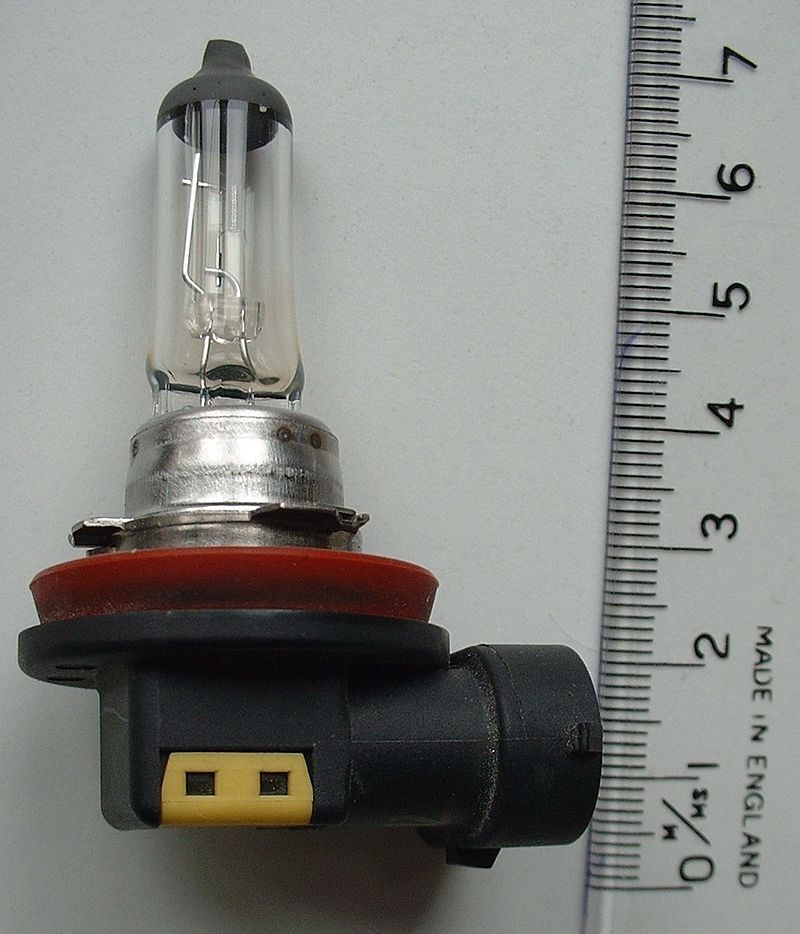

H11

1

12 V: 55 W
24 V: 70 W

PGJ19-2

USA

12V: تایید شده توسط ECE

شار نوری: 1,350 lm ±10%

H11B

1

12 V: 55 W
24 V: 70 W

PGJY19-2

USA

H12

1

12 V: 53 W

PZ20d

USA

شماره ایالات متحده # 9055

12V: تایید شده توسط ECE

شار نوری: 1,050 lm ±15%

H13

2

12 V: 60 / 55 W

P26.4t

USA

US trade # 9008

12V: تایید شده توسط ECE

شار نوری: 1,700 / 1,100 lm ±15%

H13A

2

12 V: 60 / 55 W

PJ26.4t

USA

H14

2

12 V: 60 / 55 W

P38t

Japan

12V: تایید شده توسط ECE

شار نوری: 1,750 / 1,150 lm ±15%

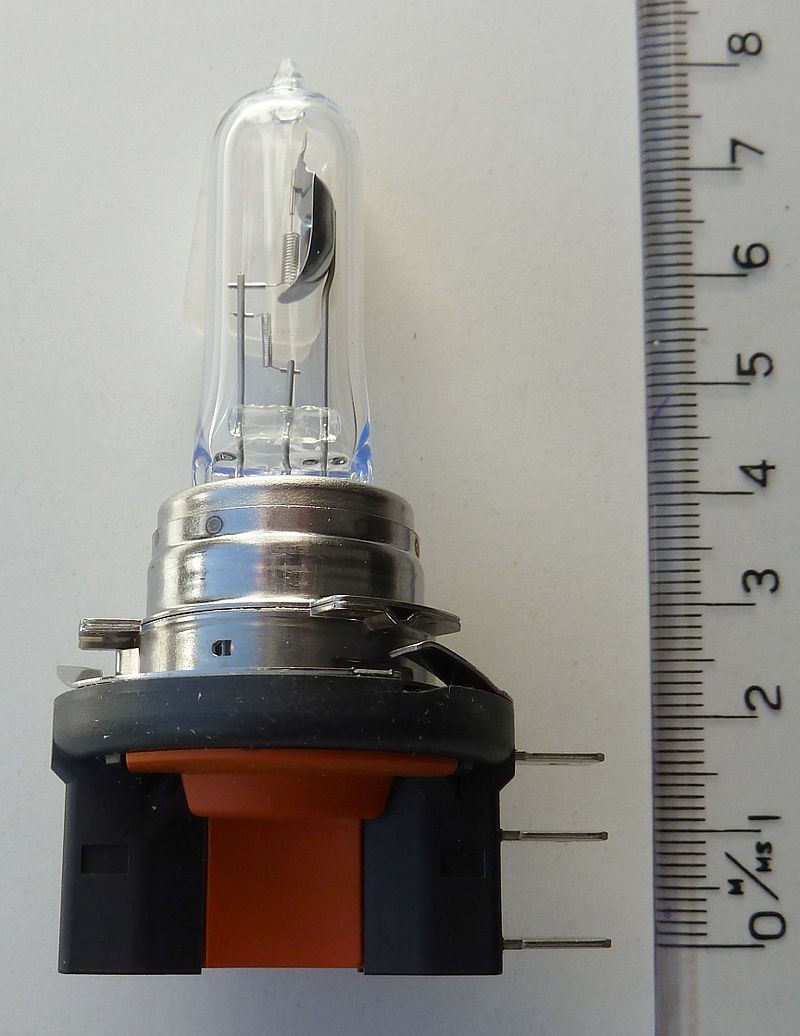

H15

2

12 V: 55 / 15 W

24 V: 60 / 20 W

PGJ23t-1

USA, Europe

رشته 15/ 20 وات برای عملکرد DLR

H16

1

12 V: 19 W

PGJ19-3

مشابه PS19W

H16B

1

12 V: 19 W

PGJY19-3

H21W

1

12 V & 24 V: 21 W

BAY9s

H27W/1

1

12 V: 27W

PG13

USA

US شماره # 880

H27W/2

1

12 V: 27 W

PGJ13

USA

US شماره # 881

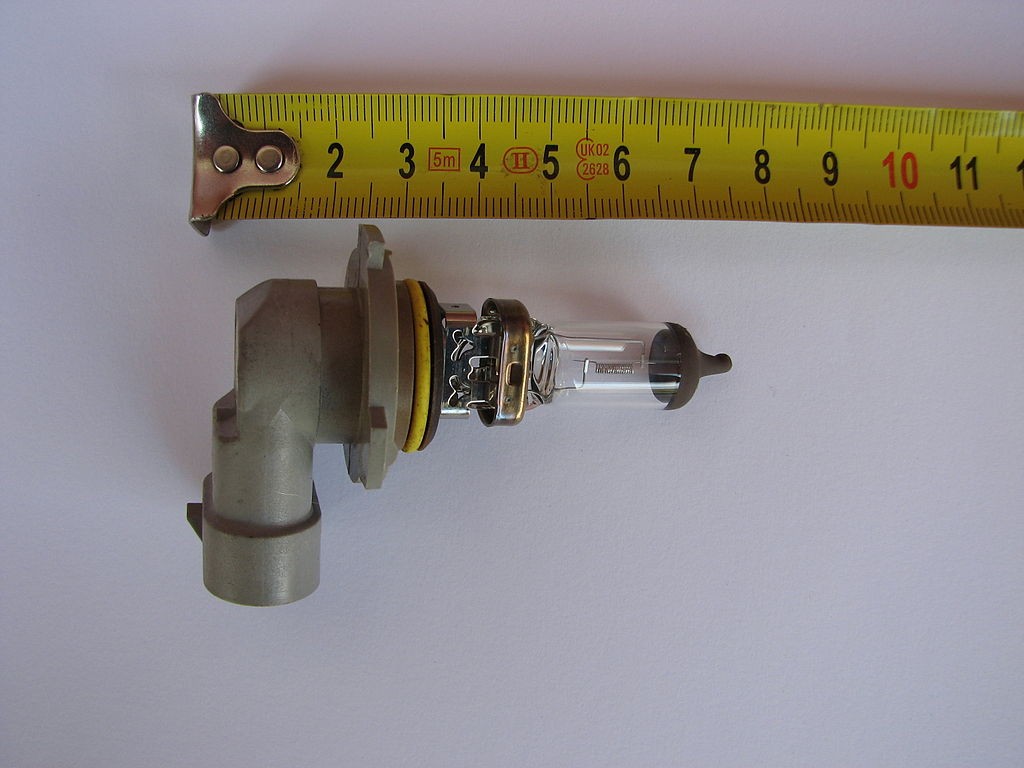

HB3

1

12 V: 60 W

P20d 90°

USA, Japan

US شماره # 9005

HB3A

1

12 V: 60 W

P20d 180°

USA

US شماره # 9005XS

HB4

1

12 V: 51 W

P22d 90°

USA, Japan

US شماره # 9006

HB4A

1

12 V: 51 W

P22d 180°

USA

US شماره # 9006XS

HIR1

1

12 V: 60 W

PX20d

USA, Japan

US شماره # 9011

HIR2

1

12 V: 55 W

PX22d

USA, Japan

US شماره # 9012

HP24W

1

12 V: 24 W

تولید انحصاری Valeo برای گروه PSA

HPY24W

1

12 V: 24 W

تولید انحصاری Valeo برای Land Rover

کهربایی

HS1

2

6 V & 12 V: 35 / 35 W

PX43t

برای موتورسیکلت

HS2

1

6 V & 12 V: 15 W

PX13.5s

برای موتورسیکلت

HS5

2

12 V: 35 / 30 W

P23t

برای موتورسیکلت

HS5A

2

12 V: 45 / 40 W

PX23t

برای موتورسیکلت

HS6

2

12 V: 40 / 35 W

PX26.4t

برای موتورسیکلت

PX24W

1

12 V: 24 W

PGU20-7

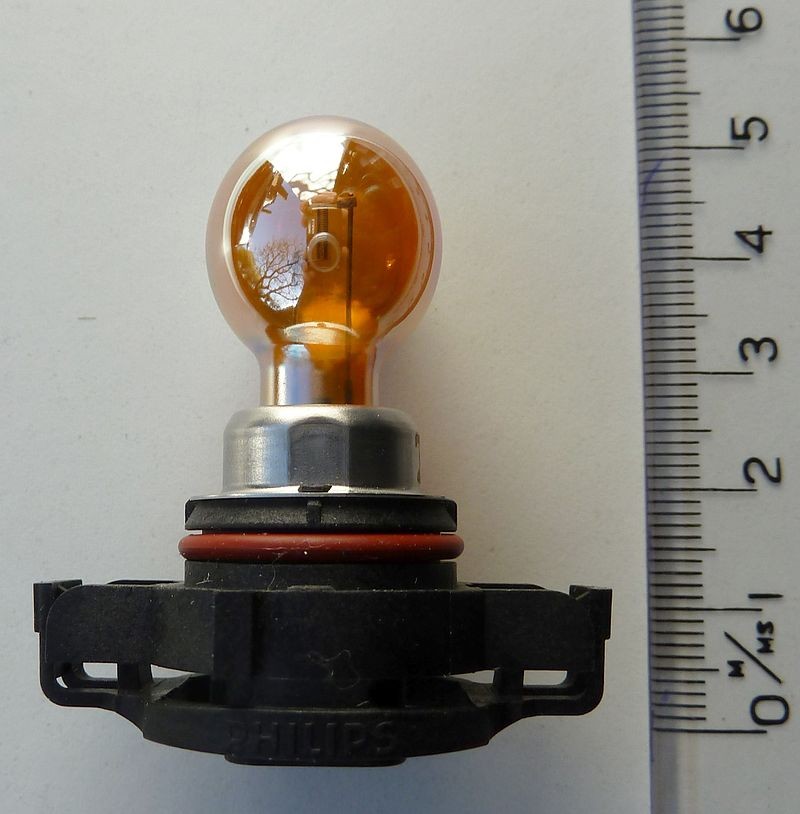

PSX24W

1

12 V: 24 W

PG20-7

مشابه H16/PS19W, اما با قدرت بالاتر

PSX26W

1

12 V: 26 W

PG18.5d-3

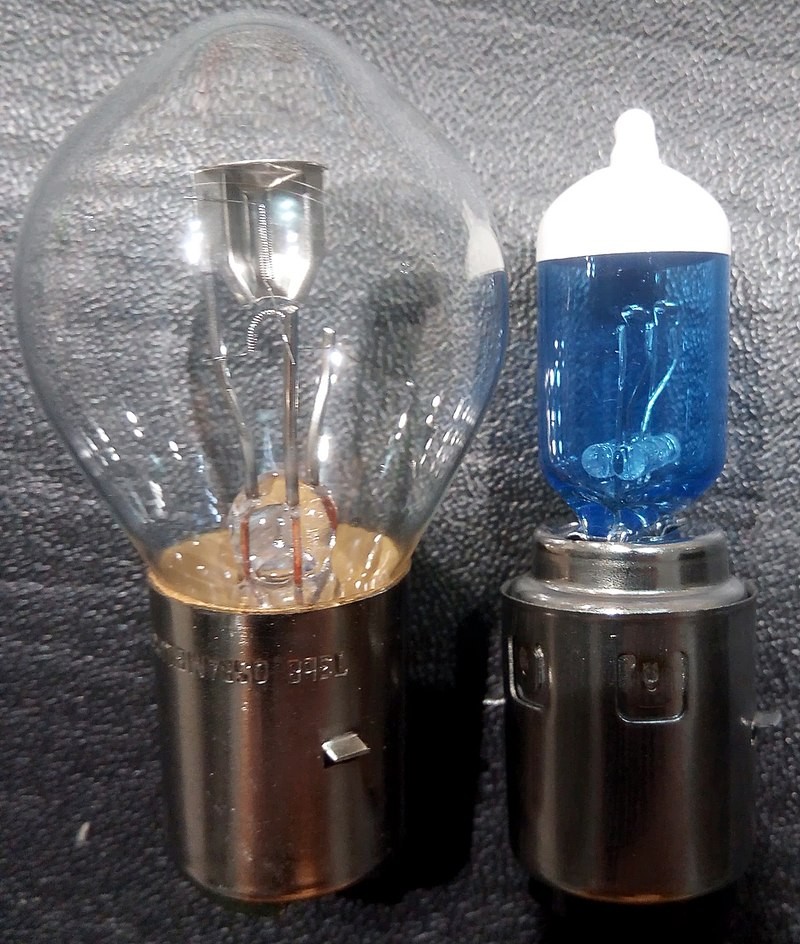

S2

2

6 V & 12 V: 35 / 35 W

BA20d

برای موتورسیکلت

S3

2

6 V & 12 V: 15 W

P26s

برای موتورگازی

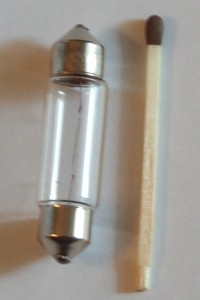

C5W

SV8.5

1

6 V, 12 V, 24 V: 5 W

نام قدیمی: C11,

نام مرسوم «پایه گل بندی» است

H6W

BAX9s

1

12 V: 6 W

HY6W

BAZ9s

1

12 V: 6 W

کهربایی

H10W/1

BAU9s

1

12 V: 10 W

HY10W

BAUZ9s

1

12 V: 10 W

کهربایی

H21W

BAY9s

1

12 V & 24 V: 21 W

HY21W

BAW9s

1

12 V & 24 V: 21 W

کهربایی

P13W

PG18.5d-1

1

12 V: 13 W

PW13W

WP3.3×14.5-7

1

12 V: 13 W

PC16W

PU20d-1

1

12 V: 16 W

PCR16W

PU20d-7

1

12 V: 16 W

قرمز

PW16W

WP3.3×14.5-8

1

12 V: 16 W

PWR16W

WP3.3×14.5-10

1

12 V: 16 W

قرمز

PWY16W

WP3.3×14.5-9

1

12 V: 16 W

کهربایی

PS19W

PG20-1

1

12 V: 19 W

PSY19W

PG20-2

1

12 V: 19 W

کهربایی

PW19W

WP3.3×14.5-1

1

12 V: 19 W

PWR19W

WP3.3×14.5-5

1

12 V: 19 W

قرمز

PWY19W

WP3.3×14.5-2

1

12 V: 19 W

قرمز

P21W

BA15s

1

6 V, 12 V, 24 V: 21 W

نام قدیمی: P25-1
همچنین برای DRL استفاده می­ شود

PR21W

BAW15s

1

12 V & 24 V: 21 W

قرمز

PY21W

BAU15s

1

12 V & 24 V: 21 W

کهربایی

P21/4W

BAZ15d

2

12 V & 24 V: 21 / 4 W

همچنین برای DRL به همراه چراغ مخصوص پارک استفاده می­ شود

PR21/4W

BAU15d

2

12 V & 24 V: 21 / 4 W

قرمز

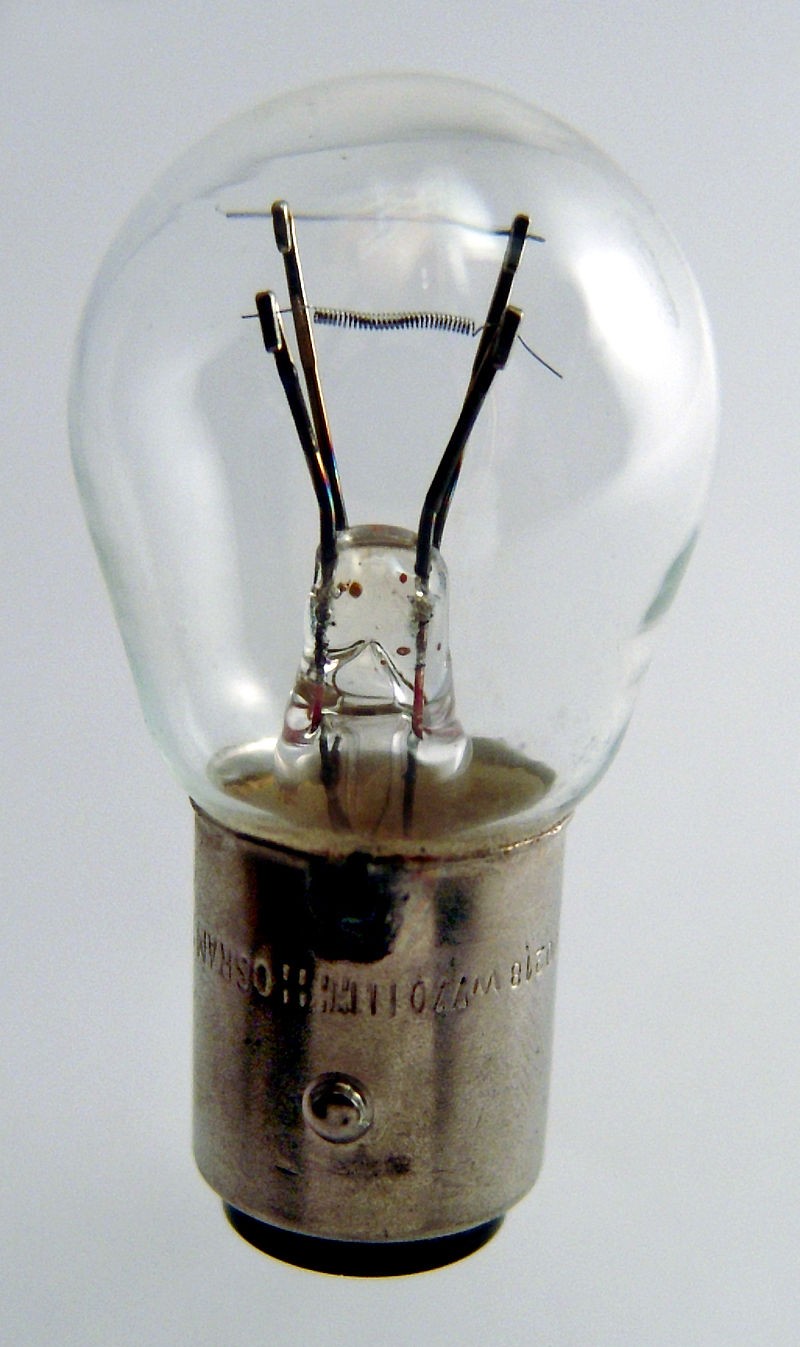

P21/5W

BAY15d

2

6 V, 12 V, 24 V: 21 / 5 W

نام قدیمی: P25-2
همچنین برای DRL به همراه چراغ مخصوص پارک استفاده می­ شود

PR21/5W

BAW15d

2

12 V & 24 V: 21 / 5 W

قرمز

P24W

PGU20-3

1

12 V: 24 W

PY24W

PGU20-4

1

12 V: 24 W

کهربایی

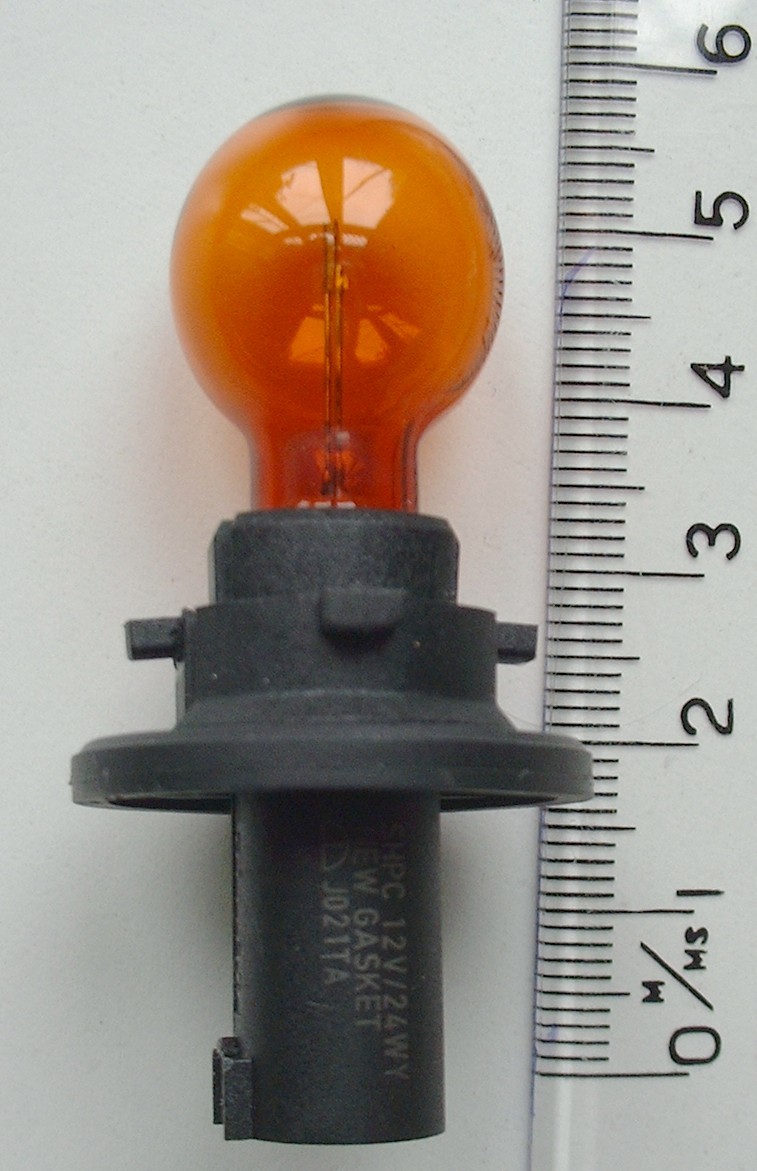

PH24WY

1

12 V: 24 W

کهربایی

PS24W

PG20-3

1

12 V: 24 W

PSX24W

PG20-7

1

12 V: 24 W

مشابه PS24W, اما با پایه سفید

PSY24W

PG20-4

1

12 V: 24 W

کهربایی

PW24W

WP3.3×14.5-3

1

12 V: 24 W

PWR24W

WP3.3×14.5-6

1

12 V: 24 W

قرمز

PWY24W

WP3.3×14.5-4

1

12 V: 24 W

کهربایی

P27W

W2.5×16d

1

12 V: 27 W

US شماره # 3156

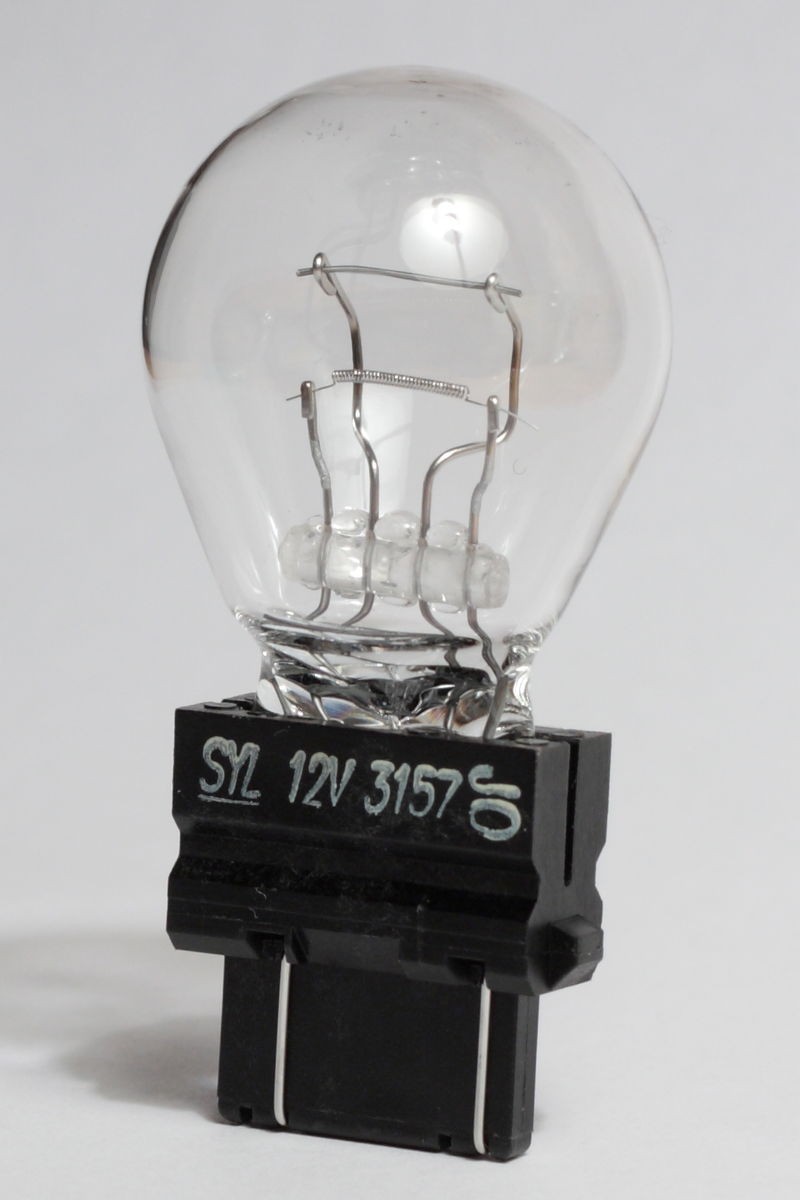

P27/7W

W2.5×16q

2

12 V: 27 / 7 W

US شماره # 3157

PR27/7W

WU2.5x16

2

12 V: 27 / 7 W

قرمز

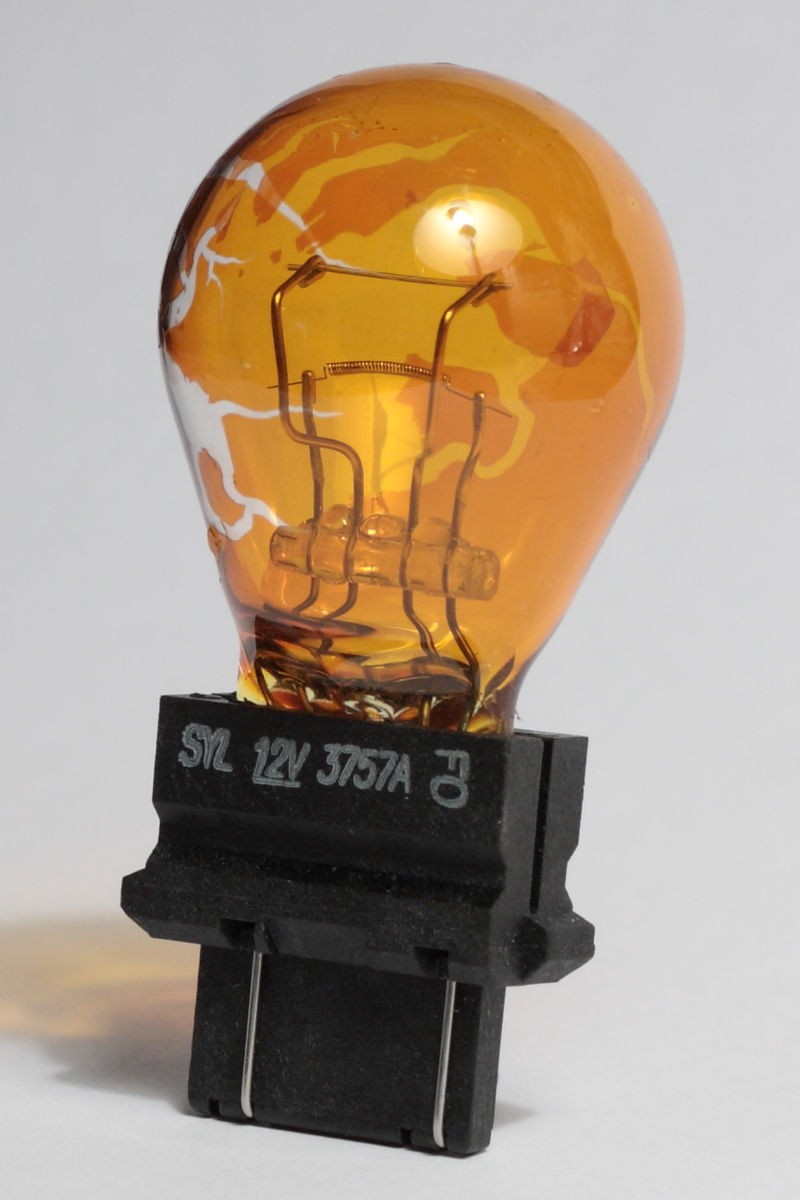

PY27/7W

WX2.5x16q

2

12 V: 27 / 7 W

کهربایی
US شماره # 3757A

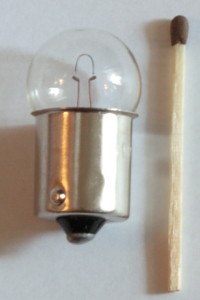

R5W

BA15s

1

6 V, 12 V, 24 V: 5 W

نام قدیمی: R19/5

RR5W

BAW15s

1

12 V & 24 V: 5 W

قرمز

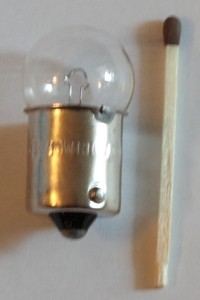

R10W

BA15s

1

6 V, 12 V, 24 V: 10 W

نام قدیمی: R19/10

RR10W

BAW15s

1

12 V & 24 V: 10 W

قرمز

RY10W

BAU15s

1

6 V, 12 V, 24 V: 10 W

کهربایی

T1.4W

P11.5d

1

12 V: 1.4W

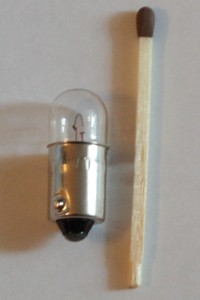

T4W

BA9s

1

6 V, 12 V, 24 V: 4W

نام قدیمی: T8/4

T5

or 286

12 V: 1.4W

مشابه T5، معمولأ به عنوان چراغ محفظه داشبورد استفاده می­ شود

W2.3W

(W2,3W)

W2×4.6d

(W2x4,6d)

1

12 V: 1.2W, 2.3 W

اندازه T5

با اسم های زیر نیز شناخته می ­شود

- Osram 2723,

- Narva 17073,

- Philips 12516, etc

WY2.3W

W2×4.6d

1

12 V: 2.3 W

کهربایی

W3W

W2.1×9.5d

1

6 V, 12 V, 24 V: 3 W

اندازه T10

نام قدیمی: W10/3

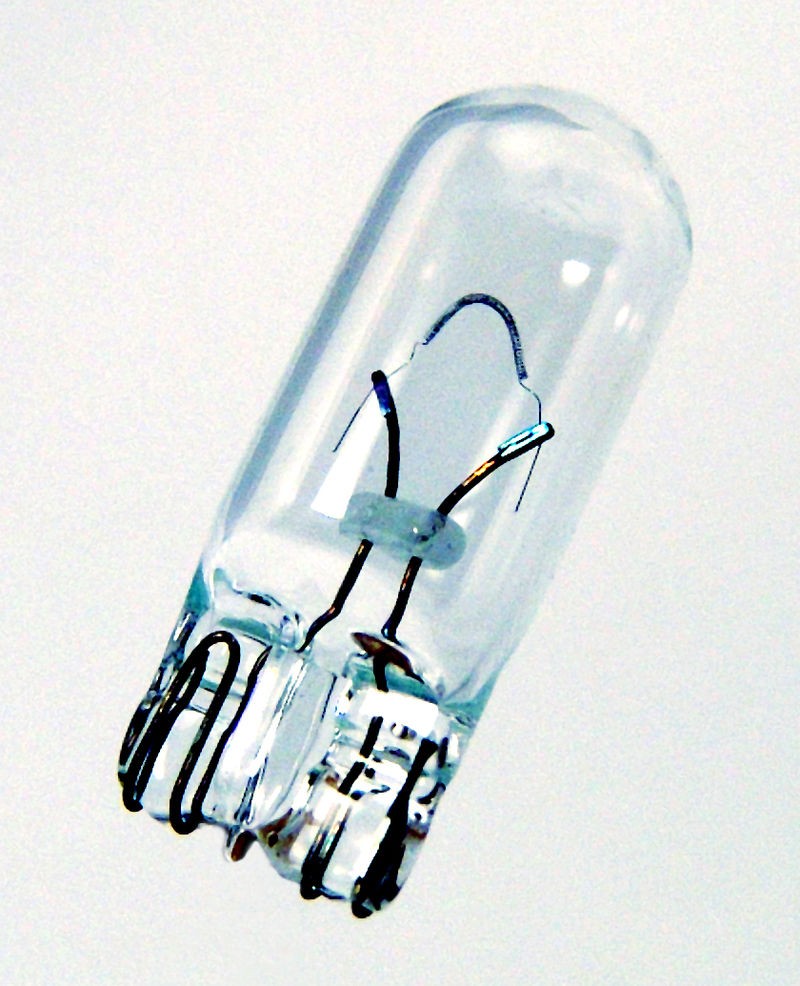

W5W

W2.1×9.5d

1

6 V, 12 V, 24 V: 5 W

اندازه T10

نام قدیمی: W10/5

US شماره # 168

WR5W

W2.1×9.5d

1

12 V & 24 V: 5 W

قرمز

WY5W

W2.1×9.5d

1

6 V, 12 V, 24 V: 5 W

کهربایی

W10W

W2.1×9.5d

1

6 V & 12 V: 10 W

T13 اندازه

WY10W

W2.1×9.5d

1

6 V & 12 V: 10 W

W15/5W

WZ3×16q

2

12 V: 15 / 5 W

برای موتورسیکلت

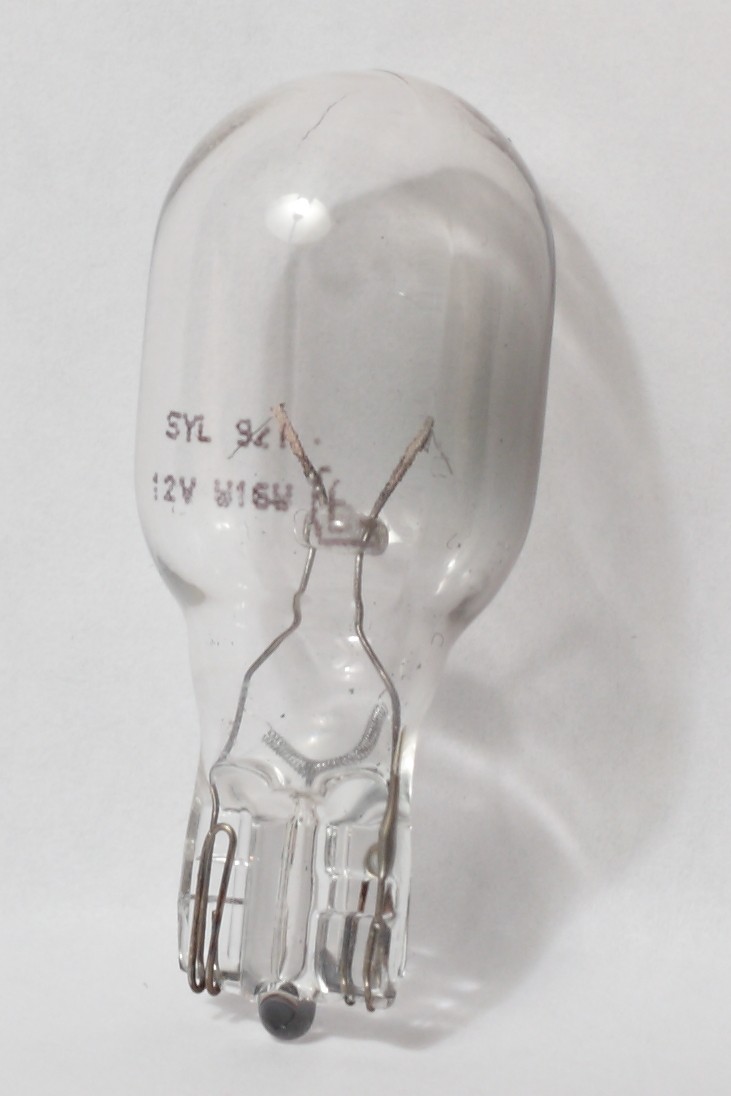

W16W

W2.1×9.5d

1

12 V: 16 W

T15 اندازه

US شماره # 921

WY16W

W2.1×9.5d

1

12 V: 16 W

کهربایی, US شماره # 921NA

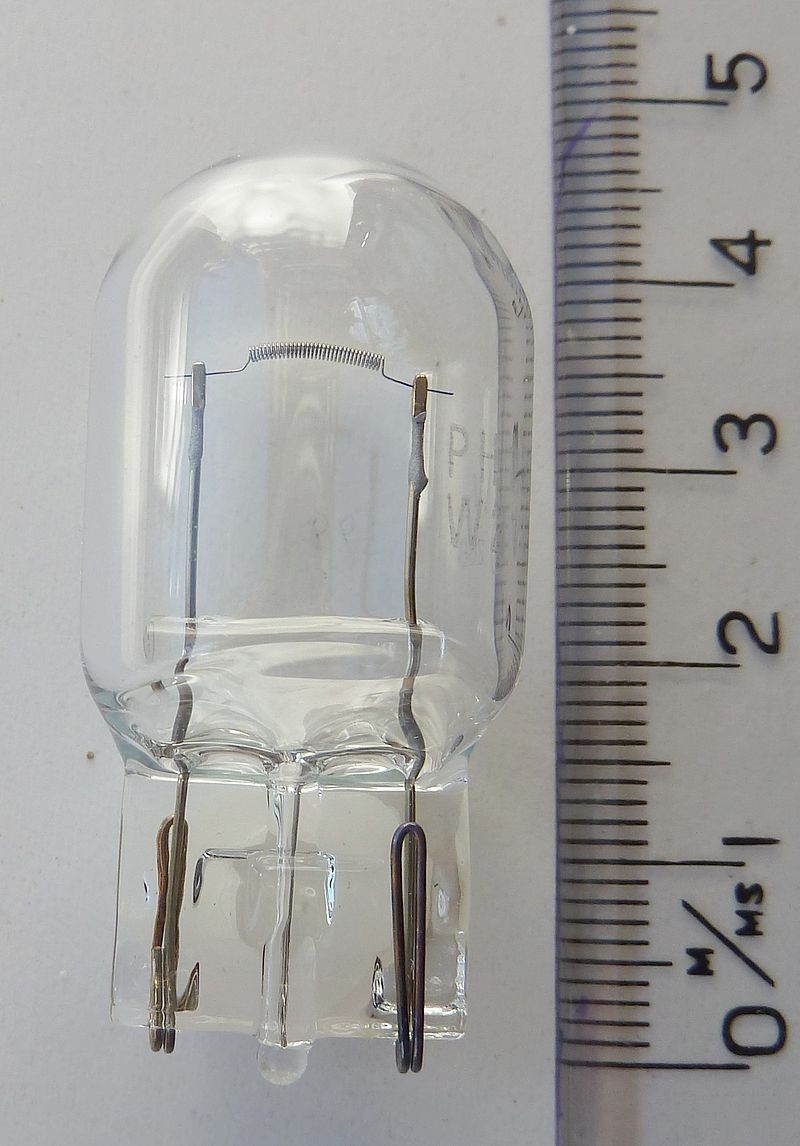

W21W

W3×16d

1

12 V: 21 W

T20 اندازه

US شماره # 7440
همچنین برای DRL استفاده می­ شود

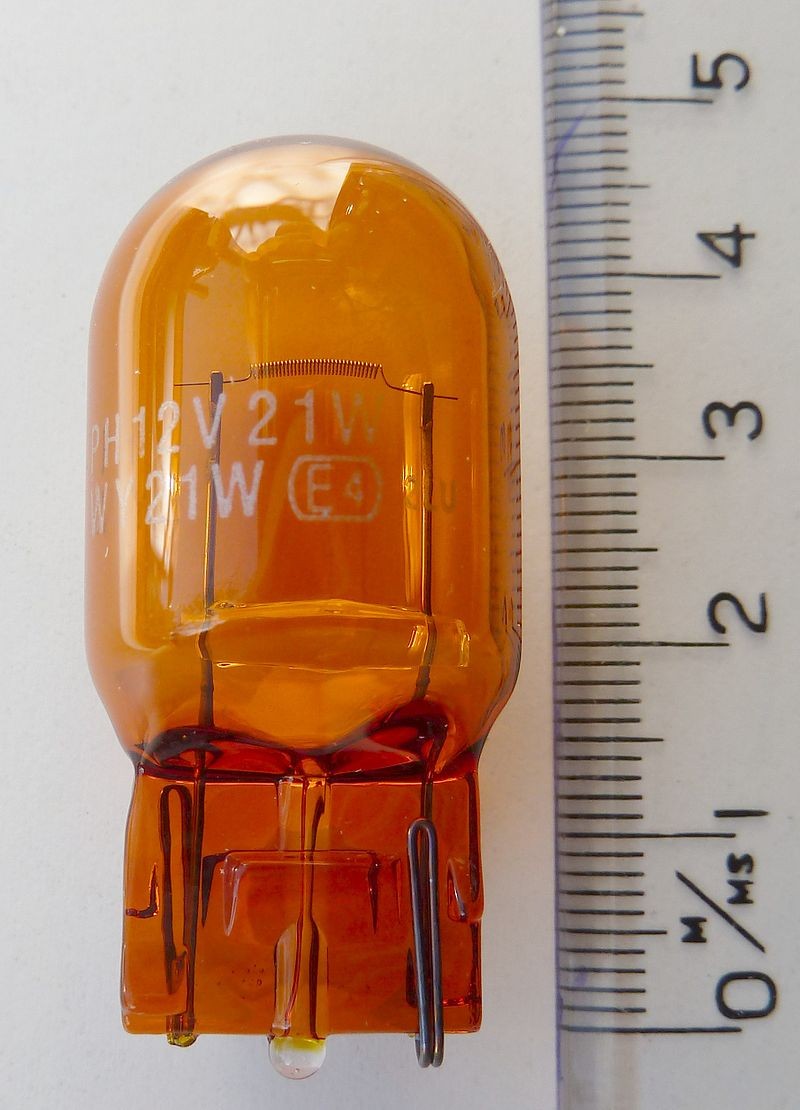

WY21W

WX3×16d

1

12 V: 21 W

کهربایی
US شماره: 7440NA

WP21W

WY2.5×16d

1

12 V: 21 W

WPY21W

WZ2.5×16d

1

12 V: 21 W

کهربایی

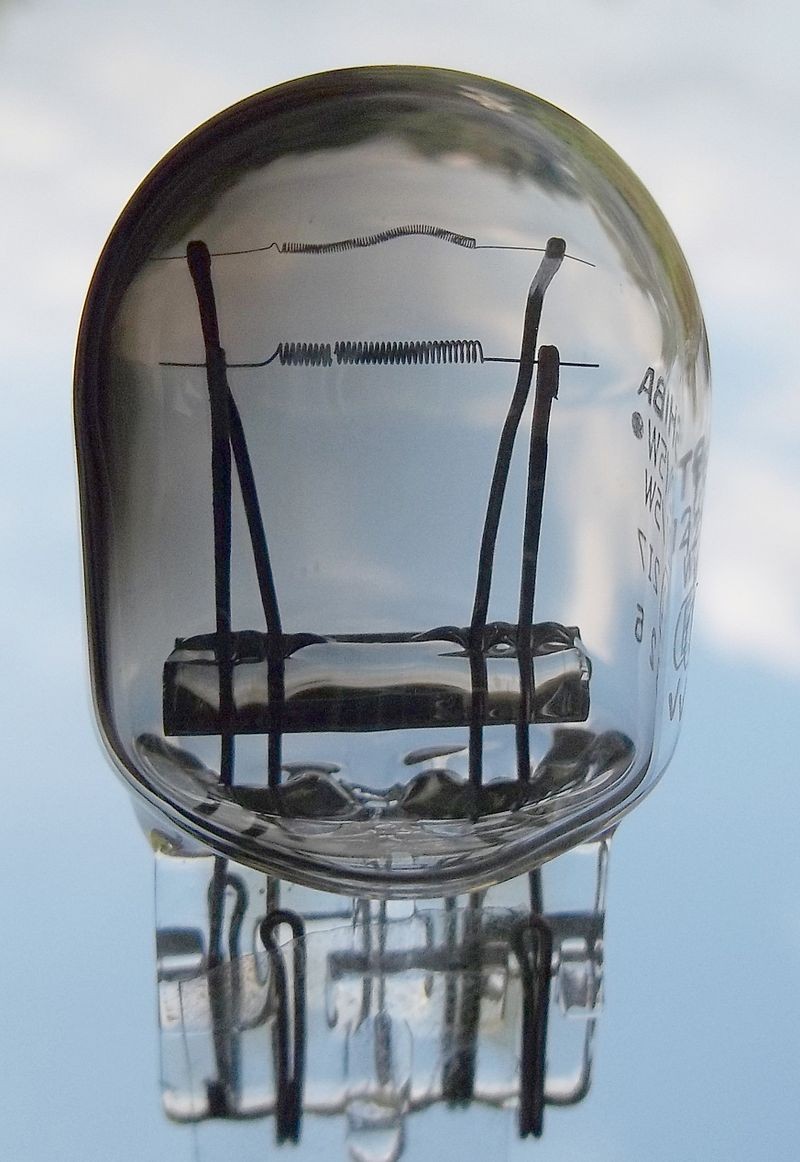

W21/5W

W3×16q

2

12 V: 21 / 5 W

T20 اندازه

US شماره: 7443
همچنین برای DRL به همراه چراغ مخصوص پارک استفاده می­ شود

WR21/5W

WY3×16q

2

12 V: 21 / 5 W

قرمز

C21W

SV8.5

1

12 V: 21 W

نام قدیمی: C15,
فقط برای چراغ دنده عقب

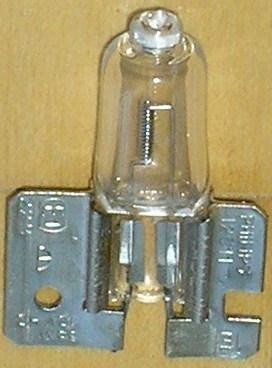

H2

X511

1

12 V / 55 W

حذف شده از مقررات 37

P19W

PGU20-1

1

12 V: 19 W

PC16W

PU20d-1

1

12 V: 16 W

PCR16W

PU20d-7

1

12 V: 16 W

قرمز

PCY16W

PU20d-2

1

12 V: 16 W

کهربایی

PR19W

PGU20-5

1

12 V: 19 W

قرمز

PY19W

PGU20-2

1

12 V: 19 W

کهربایی

PSR19W

PG20-5

1

12 V: 19 W

قرمز

PSR24W

PG20-6

1

12 V: 24 W

قرمز

PR24W

PGU20-6

1

12 V: 24 W

قرمز

R2

P45t

2

6 V & 12 V: 45 / 40 W

24 V: 55 / 50 W

دو نوره

S1

BA20d

2

6 V & 12 V: 25 / 25 W

برای موتورسیکلت

D1R

PK32d-3

85 V / 35 W

جرقه ­زن داخلی

برای سیستم­ه ای بازتابی

D1S

PK32d-2

85 V / 35 W

جرقه ­زن داخلی

برای سیستم ­های بازتابی

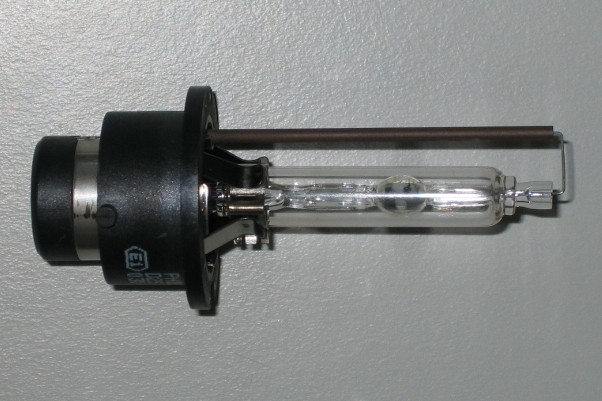

D2R

P32d-3

85 V / 35 W

برای سیستم­ های بازتابی

D2S

P32d-2

85 V / 35 W

برای سیستم­ های پروژکتوری

D3R

PK32d-6

42 V / 35 W

بدون جیوه
جرقه­زن داخلی

برای سیستم­ های بازتابی

D3S

PK32d-5

42 V / 35 W

بدون جیوه
جرقه ­زن داخلی

برای سیستم­ های بازتابی

D4R

P32d-6

42 V / 35 W

بدون جیوه

برای سیستم ­های بازتابی

D4S

P32d-5

42 V / 35 W

بدون جیوه
برای سیستم­ های پروژکتوری

D5S

PK32d-[7]

12 V: 25 W

ولتاژ خروجی ترانس

D6S

P32d-1

42 V: 25 W

D7S

PK32d-1

42 V: 25 W

D8S

PK32d-1

42 V: 25 W

لامپ­ها طبق استاندارد DIN

دسته

قدرت اسمی

رشته ­ها

سرپوش (پایه)

توضیحات

تصویر

Form K (DIN 72601, Part 4)

6 V, 10 W

1

SV8.5-8

11 × 41 mm

Form K (DIN 72601, Part 4)

12 V, 10 W

1

SV8.5-8

11 × 41 mm

Form K (DIN 72601, Part 6)

6 V, 18 W

1

SV8.5-8

15 × 41 mm

Form K (DIN 72601, Part 6)

12 V, 18 W

1

SV8.5-8

15 × 41 mm

Form K (DIN 72601, Part 6)

24 V, 18 W

1

SV8.5-8

15 × 41 mm

Form R (DIN 72601, Part 6)

6 V, 18 W

1

BA15s

Form R (DIN 72601, Part 6)

12 V, 18 W

1

BA15s

Form R (DIN 72601, Part 6)

24 V, 18 W

1

BA15s

Form S (DIN 72601, Part 7)

6 V, 18 / 5 W

2

BAY15d

Form S (DIN 72601, Part 7)

12 V, 18 / 5 W

2

BAY15d

Form S (DIN 72601, Part 7)

24 V, 18 / 5 W

2

BAY15d

منابع روشنایی قابل تعویض برای چراغ­ های جلویی خودرو

نوع حباب

شماره محصول

سرپوش (پایه)

رشته­ ها

قدرت اسمی در 8/12 ولت
(نور بالا / پایین در صورت امکان)

توضیحات

تصویر

HB1

9004

P29t

2

65 / 45 W

HB2

9003

P43t-38

2

60 / 55 W

مدل H4 اروپایی با تلورانس هندسی کم­تر و محدودیت ماکزیمم خروجی پایین­ تر

HB3

9005

P20d (90°)

1

65 W

HB3A

9005XS

P20d (straight)

1

65 W

HB3 با پایه مستقیم 180 درجه

HB4

9006

P22d (90°)

1

55 W

HB4A

9006XS

P22d (180° straight)

1

55 W

HB4 با پایه مستقیم 180 درجه

HB5

9007

PX29t

2

65 / 55 W

H13

9008

P26t

2

65 / 55 W

دیگر موارد

دسته

سرپوش(پایه)

رشته ­ها

قدرت اسمی

توضیحات

تصویر

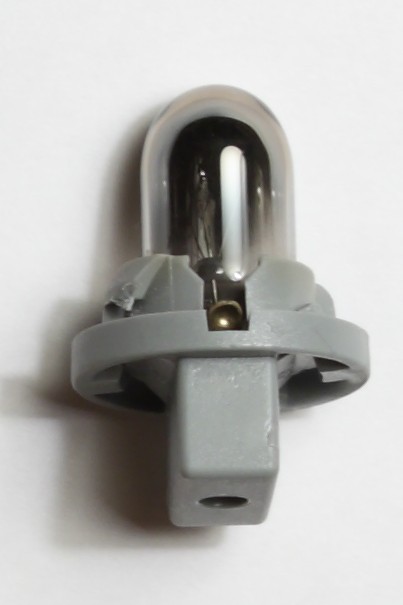

PC194

T10 (اگر قابلیت تعویض داشته باشد)

یا بر روی پایه خود ثابت باشد

1

14 V / 3.78W

استفاده بر روی بورد مداری مانند چراغ­ های داخل داشبورد

نور پشت زمینه

مشابه اندازه W3W اگر با پایه T10 استفاده شود.

PC74

T1-3/4 (اگر قابلیت تعویض داشته باشد)

یا بر روی پایه خود ثابت باشد

1

14 V / 1.4W

استفاده در بوردهای مداری
برای مثال نور داشبورد، پشت گیج ­ها و نور پشت زمینه
